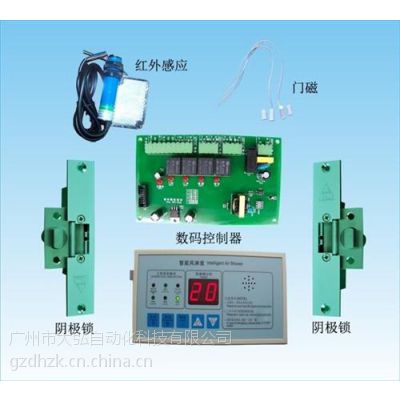

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

c． 红外感应开关：无源触点（丝印标记为红外）

  4、弱电输出接口

a.红外开关电源：12VDC    （丝印标记为12V  GO）

b.外门电锁：600mA DC12V  （丝印标记为外门电锁）

c.内门电锁：600mA DC12V  （丝印标记内门电锁）

风淋室控制器操作说明

4、 内外门互锁开门延时设定（TC）：完成内门设置后，五秒内再次按风淋键，          进入内外门互锁开门延时设定（TC），通过上、下调节键可以查看并在0-60秒内调节内外门互锁开门延时时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

5、 照明延时设定（TL）：完成内外门互锁设置后，五秒内再次按按风淋键，进入照明延时设定（TL），通过上、下调节键可以查看并在0-60分钟内调节照明延时熄灭时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

6、 程序选择设定（TD）：完成照明设置后，五秒内再次按风淋键， 进入程序选择设定（TD），通过上、下调节键可以查看并在00-02选择程序。00:正常风淋程序,01:有门无感应程序,02:有感应无门程序.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

7、 内外门互换设定（TN）：完成程序选择设置后，五秒内再次按风淋键，进入内外门互换设定（TN），通过上、下调节键可以查看并在00-01选择程序。00:正常,01:互换.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

1、强电输入接口

ａ．供电电源：110-220VAC（丝印标记为220V AC IN）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）

b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）

c．工作指示: 1A 220VAC（丝印标记为工作指示灯）

d. 电源指示：1A 220VAC（丝印标记为电源指示灯）
