风淋室工作流程

2．离开洁净区：

2.1打开内门，外门电锁自锁，风淋室照明灯点亮，工作指示灯亮；

2.2人走进风淋室，关上内门，系统开始检测是否有人在风淋室，如

规定时间内检测到无人，内外门解锁；

2.3如检测到有人，系统待人员打开外门时，内门上锁,当关上外门

后，系统返回初始状态；

2.4如遇特殊情况，人员可以选择返回洁净区，系统待人员打开内门，

外门上电自锁,当关上内门后，系统返回初始状态；

2.5外门开后，如规定时间内检测不到有人，若此时先打开外门，系

统即转入进入洁净区流程；若此时先打开内门，系统则转入离开洁净区流程.

2.6照明灯点亮后，设定时间内没有被再次触发，则自动熄灭。

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

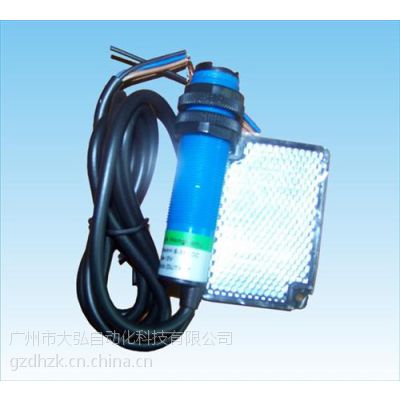

c． 红外感应开关：无源触点（丝印标记为红外）

  4、弱电输出接口

a.红外开关电源：12VDC    （丝印标记为12V  GO）

b.外门电锁：600mA DC12V  （丝印标记为外门电锁）

c.内门电锁：600mA DC12V  （丝印标记内门电锁）

风淋室控制器操作说明

4、 内外门互锁开门延时设定（TC）：完成内门设置后，五秒内再次按风淋键，          进入内外门互锁开门延时设定（TC），通过上、下调节键可以查看并在0-60秒内调节内外门互锁开门延时时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

5、 照明延时设定（TL）：完成内外门互锁设置后，五秒内再次按按风淋键，进入照明延时设定（TL），通过上、下调节键可以查看并在0-60分钟内调节照明延时熄灭时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

6、 程序选择设定（TD）：完成照明设置后，五秒内再次按风淋键， 进入程序选择设定（TD），通过上、下调节键可以查看并在00-02选择程序。00:正常风淋程序,01:有门无感应程序,02:有感应无门程序.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

7、 内外门互换设定（TN）：完成程序选择设置后，五秒内再次按风淋键，进入内外门互换设定（TN），通过上、下调节键可以查看并在00-01选择程序。00:正常,01:互换.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；
