五、风淋室控制器使用注意事项：

 1、产品开孔尺寸：L×W=245×125（MM）

 2、因线路板限制，各接口端子建议均不要外接大于100W设备，  如风机功率较大或灯盘较多可经交流接触器及中间继电器转接；

 3、安装1个人体红外开关时应安装在风淋室中间位置，风淋室较长时应安装2个人体红外红外开关（线路并联使用），安装2个人体红外开关时在靠前门及靠内门的位置各安装1个；

四、风淋室控制器操作说明

风淋室工作参数设定：

1、风淋时间设定：在风淋开始前或结束后，直接通过上、下调节按键

可以改变风淋延时时间，调节范围2-60或2-99秒，并由双位数码管或LCD显示，调节结束5秒后，系统自动保存该参数值。

2、风淋完外门解锁延时设定（TI）：连续按下急停键30秒,系统进入内部参数设定，数码管显示：TI，再按上调或下调键可查看风淋完外门解锁延时时间，单位为秒，按上调或下调键可在0-60秒内进行调节，风淋键确认并进入  下一选项，五秒内未有按键触发系统保存参数退出设置；

3、风淋完内门解锁延时设定（TO）：完成外门设置后，五秒内再次按风淋键，进入风淋完内门解锁延时设定（TO），通过上、下调节键可以查看并在0-60秒内调节时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

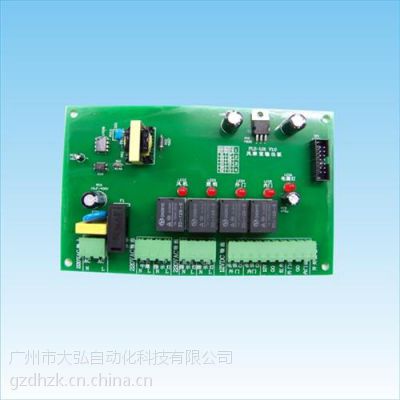

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

1、强电输入接口

ａ．供电电源：110-220VAC（丝印标记为220V AC IN）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）

b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）

c．工作指示: 1A 220VAC（丝印标记为工作指示灯）

d. 电源指示：1A 220VAC（丝印标记为电源指示灯）
