A、风淋室控制面板按键说明:

1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

五、风淋室控制器使用注意事项：

 1、产品开孔尺寸：L×W=245×125（MM）

 2、因线路板限制，各接口端子建议均不要外接大于100W设备，  如风机功率较大或灯盘较多可经交流接触器及中间继电器转接；

 3、安装1个人体红外开关时应安装在风淋室中间位置，风淋室较长时应安装2个人体红外红外开关（线路并联使用），安装2个人体红外开关时在靠前门及靠内门的位置各安装1个；

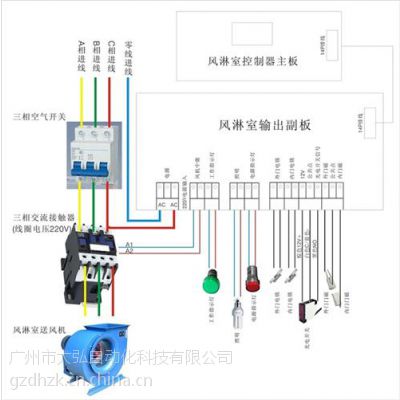

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

c． 红外感应开关：无源触点（丝印标记为红外）

  4、弱电输出接口

a.红外开关电源：12VDC    （丝印标记为12V  GO）

b.外门电锁：600mA DC12V  （丝印标记为外门电锁）

c.内门电锁：600mA DC12V  （丝印标记内门电锁）
