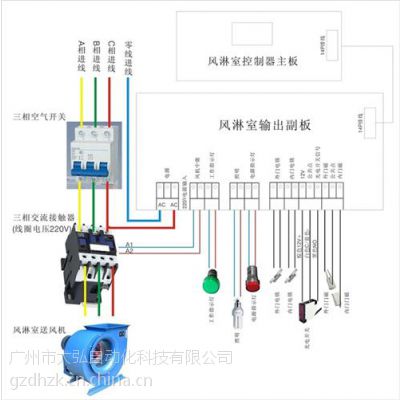

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

1、强电输入接口

ａ．供电电源：110-220VAC（丝印标记为220V AC IN）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）

b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）

c．工作指示: 1A 220VAC（丝印标记为工作指示灯）

d. 电源指示：1A 220VAC（丝印标记为电源指示灯）

四、风淋室控制器操作说明

风淋室工作参数设定：

1、风淋时间设定：在风淋开始前或结束后，直接通过上、下调节按键

可以改变风淋延时时间，调节范围2-60或2-99秒，并由双位数码管或LCD显示，调节结束5秒后，系统自动保存该参数值。

2、风淋完外门解锁延时设定（TI）：连续按下急停键30秒,系统进入内部参数设定，数码管显示：TI，再按上调或下调键可查看风淋完外门解锁延时时间，单位为秒，按上调或下调键可在0-60秒内进行调节，风淋键确认并进入  下一选项，五秒内未有按键触发系统保存参数退出设置；

3、风淋完内门解锁延时设定（TO）：完成外门设置后，五秒内再次按风淋键，进入风淋完内门解锁延时设定（TO），通过上、下调节键可以查看并在0-60秒内调节时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

常规风淋室工作流程：

1．进入洁净区：

1.1进入洁净区的人员打开外门时，语音提示：“你好，请站在感应区内”内门电锁自动上锁以防风淋室内未净化空气流入洁净区,风淋室照明灯点亮,门外工作指示灯亮。

1.2进入风淋室后，系统红外探头开始检测是否有人，如检测到有人, 系统即转入风淋过程。

1.3风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始

计时。语音提示：“正在工作,请转动身体360度”。

1.4如系统在外门关后规定时间内检测不到风淋室有人，返回待机状态。

1.5风淋过程中，有人按急停开关时将结束风淋。再次按急停键可取消急停状态。

1.6风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”。

1.7人员走出风淋室并关上内门后，系统返回初始状态，等待下一次

使用。

1.9如风淋完成，内门解锁后。里面的人员在规定时间没有离开风淋

室，系统默认人可能已离开，自动返回待机状态。

1.10照明灯点亮后，规定时间内没有被再次触发，则自动熄灭。
