风淋室控制系统功能说明

一、 具有自动检测和分辨优先检测功能，即根据优先检测到的外门或内门人员，启动进门或出门程序。

(1)开启外门后，当人进入风淋室后，能够自动关闭外门，然后启动语音提示功能：“您好!请站在感应区内”然后根据风淋时间设定，自动开启风机进行风淋;当风淋时间结束后，再次启动语音提示功能：“吹淋完毕，请从后门退出”然后开启内门，等人员全部出风淋室后，内门自动关闭:

(2)开启内门后，当人进入风淋室后，内门自动关闭，然后再自动开启外门，等人员全部出风淋室后，外门自动关闭。

二、具有安全防护功能：设计防止闭门时挤伤人的安全光幕防护，还设计防止安全事故的应急内、外门全开功能和停电时内、外门自动开启功能。

三、设置节能照明和自动杀菌功能:当风淋室长达5分钟没有人员通过时，风淋室内部照明自动关闭，同时启动紫外线杀菌灯进行杀菌:当风淋室红外线在此检测到人时，杀菌幻启动熄灭，同时照明灯启动。

四、风淋时间的可设定性。通过按键开关，可以自由设定风淋时间从0~99sec，实现根据不同季节的自动控制。

三、风淋室控制器副板接线示意图输入、输出端子接口说明：

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

c． 红外感应开关：无源触点（丝印标记为红外）

  4、弱电输出接口

a.红外开关电源：12VDC    （丝印标记为12V  GO）

b.外门电锁：600mA DC12V  （丝印标记为外门电锁）

c.内门电锁：600mA DC12V  （丝印标记内门电锁）

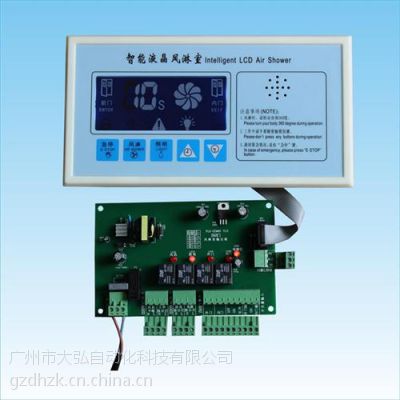

A、风淋室控制面板按键说明:

1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。
